Dans le garage de Valou , Il y a ......   :ange: ..........jamais assez de place  :clap:

Bon je ne vais pas faire un très très gros discours  je suis pas très fan des romans, mais pour vous expliquer.
Suite à une conversation sur un topic (ne pas me demander lequel)  j'ai vu que l'on parlait d'équipement de jeu genre  BxxBx Factice (dsl je ne souhaite pas être fiché S  :siffle: ).

Donc Voilà cette semaine je me suis lancé dans la fabrication d'un équipement pour nos jeux, inspiré de concept sur le net, j'ai repris les idées .

Concepts :
Ouverture d'une valise par clef
Lancement du programme par clef
Lancement à l'ouverture d'une valise
Des trucs qui s'allument => mais pas trop pour la batterie
Du coup une batterie , facilement rechargeable
Possibilité de couper le compte à rebours = > différentes méthodes en fonction des scénarios
Une sonnerie que l'on peut entendre de loin en fonction de nos jeux.

Le tout avec une maintenance facile et à la portée de tous  :win:

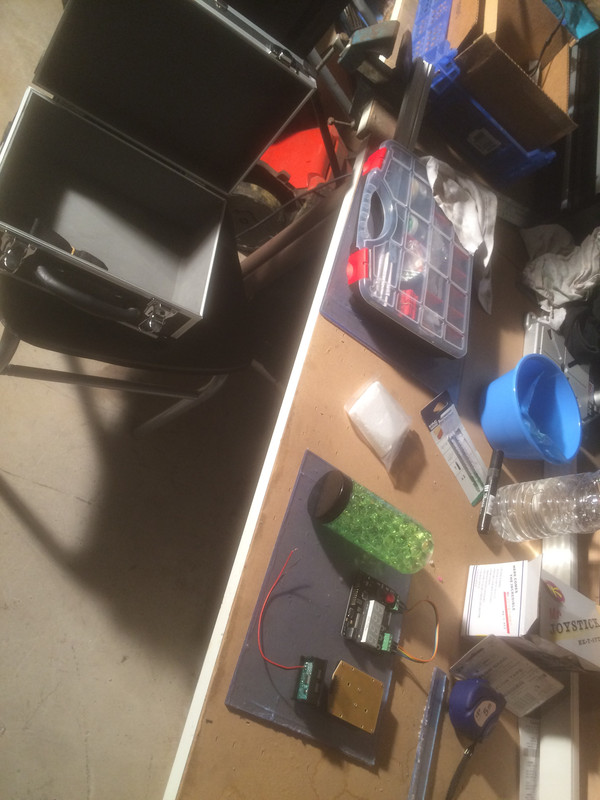

Apres quelques réceptions de matos venus des 4 coins de la planète ( USA, Chine, Allemagne : Merci Amazon), je me suis lancé .

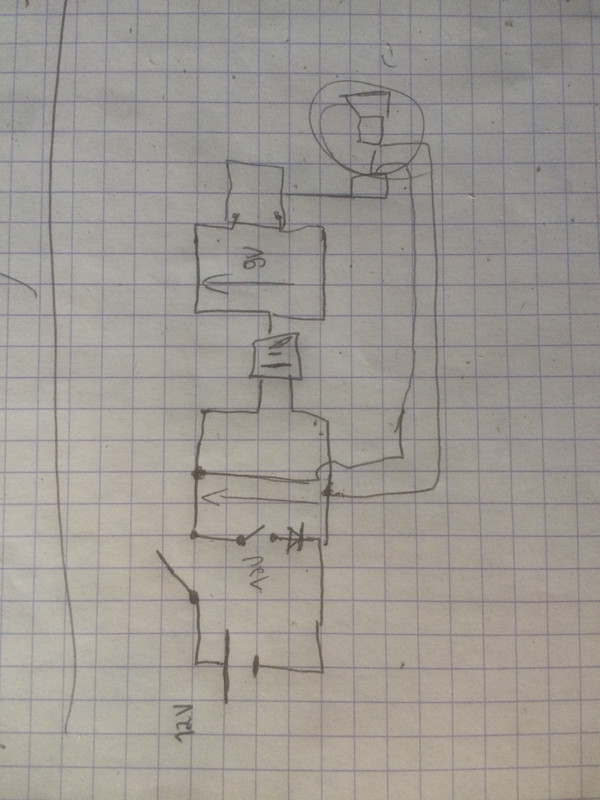

Un petit  gribouillis sur un coin de table . Rappel des cours de 5eme U=R.I



Du coup, j'ai mon principe électrique un peu grossier . Maintenant il faut réussir à placer le tout sur les dimensions intérieures de ma valise

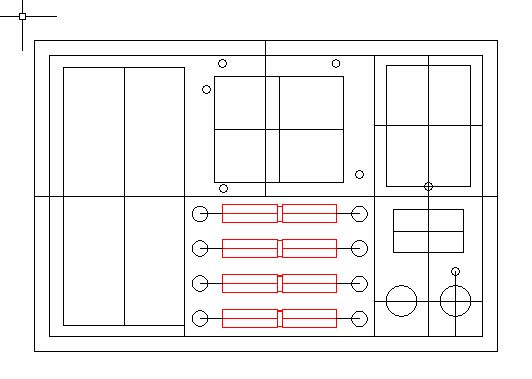

Merci Auto cad du Taff  :ange:

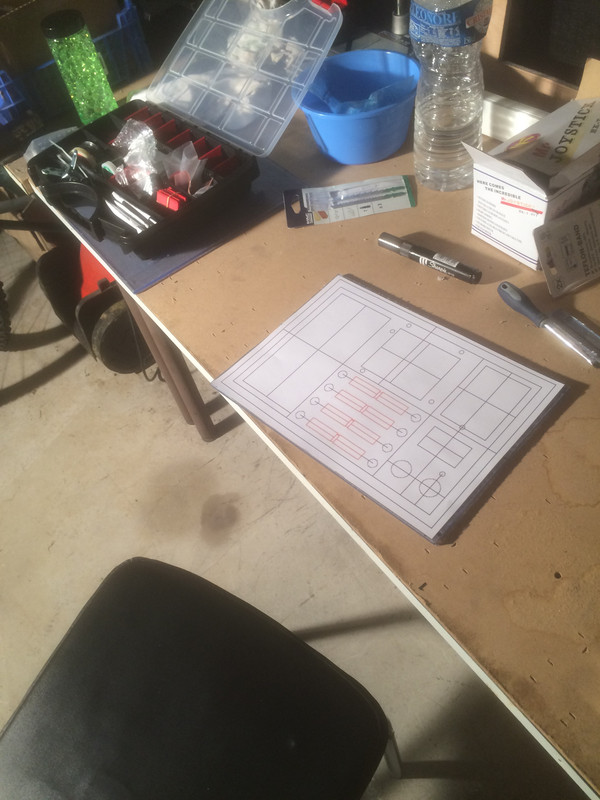

un fois le concept sur le papier (Plus souvent dans la tête mais bon, le papier a vite fini sous le tas de fil à dénuder) on commence à découper le plateau en plexi pour voir l'intérieur avec de jolies DEL  :up:



Petite superposition pour vérifier si il n'y a pas d'aléas entre deux Ouzos ( Pastice de Grèce avec un peu de curacao bleu   :P)

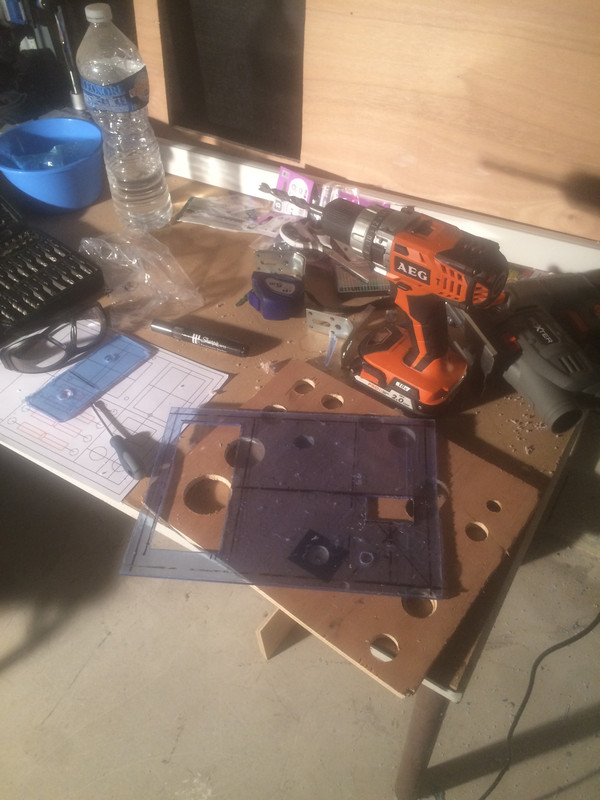

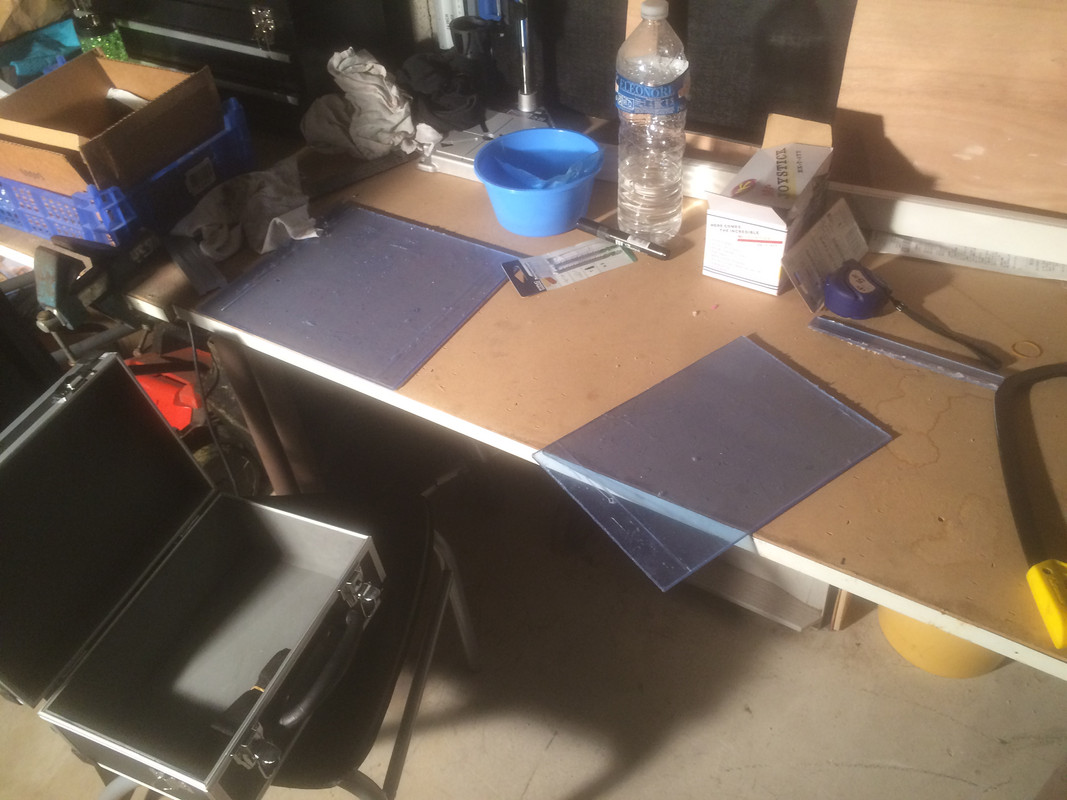

OK ça passe pour le moment , on découpe : Je suis pas un pro de la découpe de plexi donc bon ..... affaire à suivre

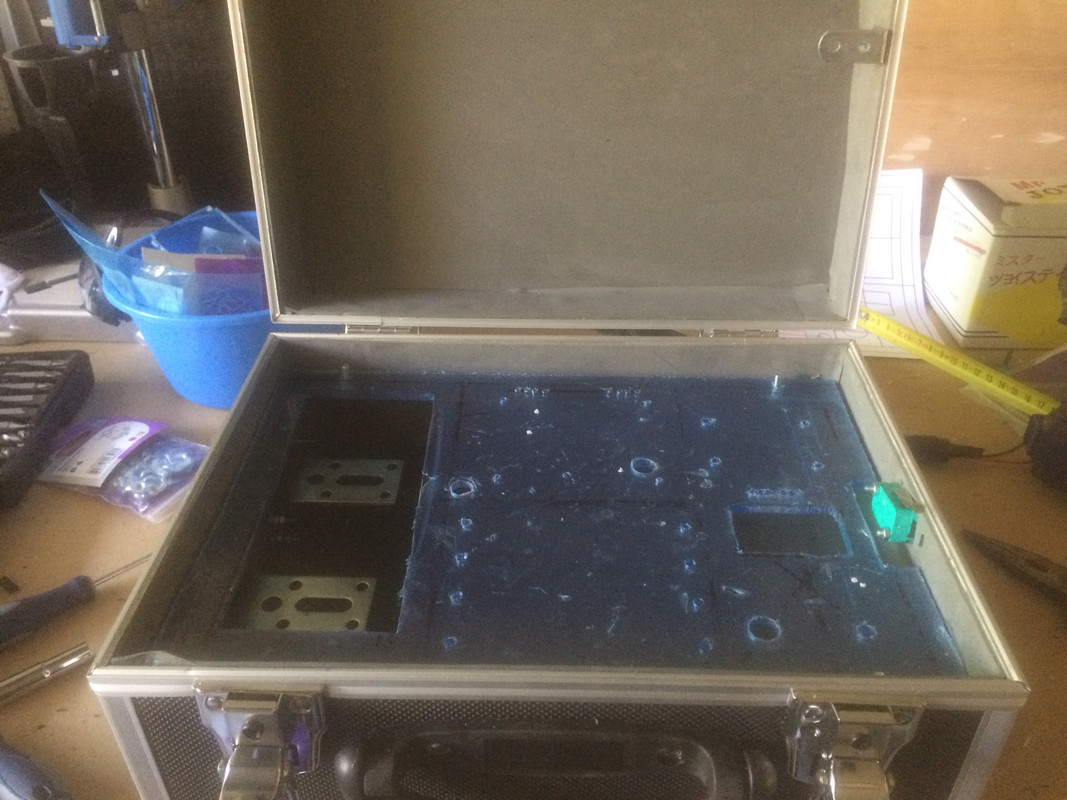

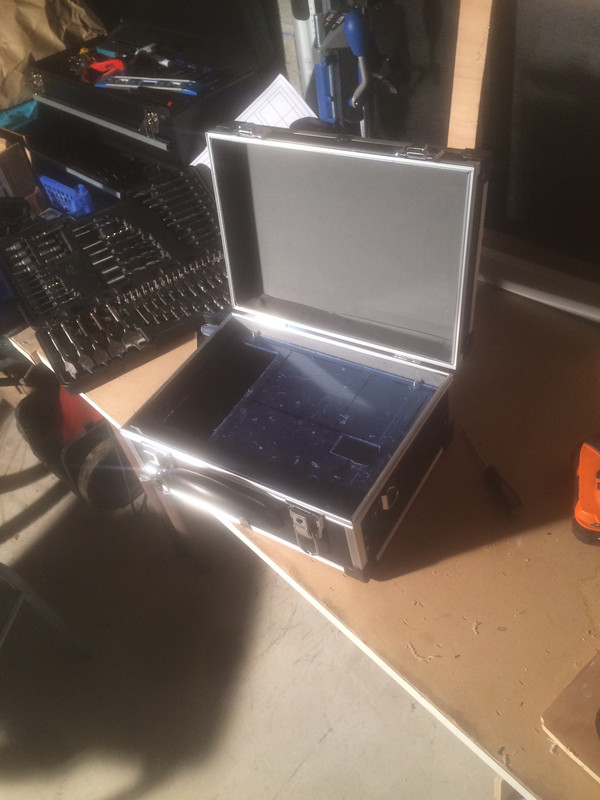

Premières fixations du plateau

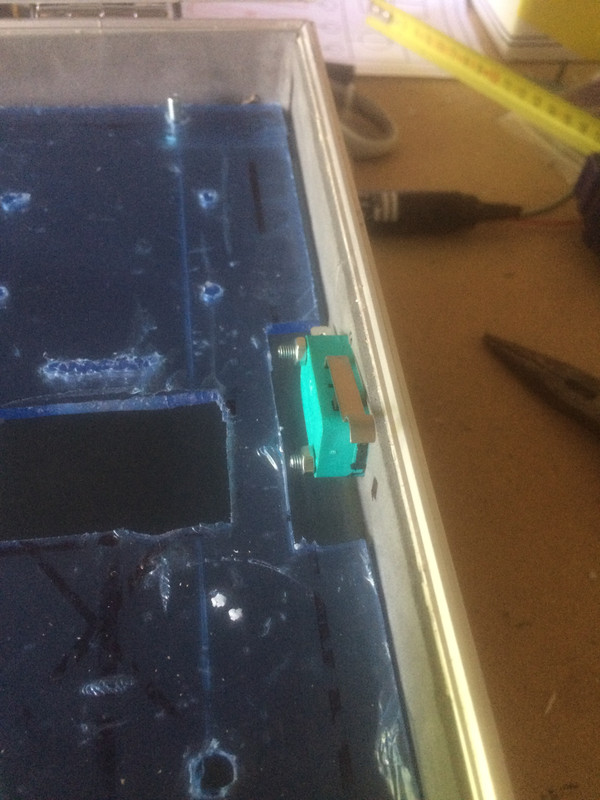

Mise en place d'un contacteur de fermeture , effectivement si vous m'avez lu jusque là vous vous êtes aperçu qu'il était pas prévu sur le plan => les aléas du métier  :blush:


Fixation pour le plutonium  :evil:


Premier test du plutonium (Je précise ce sont des boules en caoutchouc avec un néon vert)

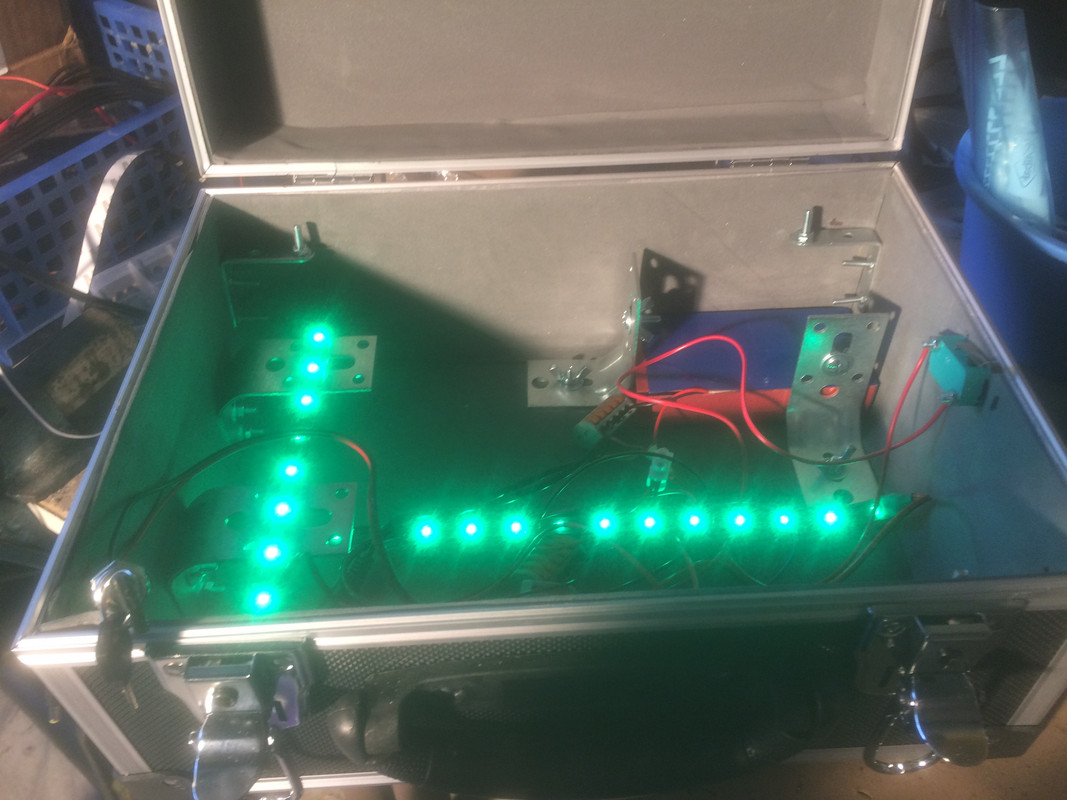

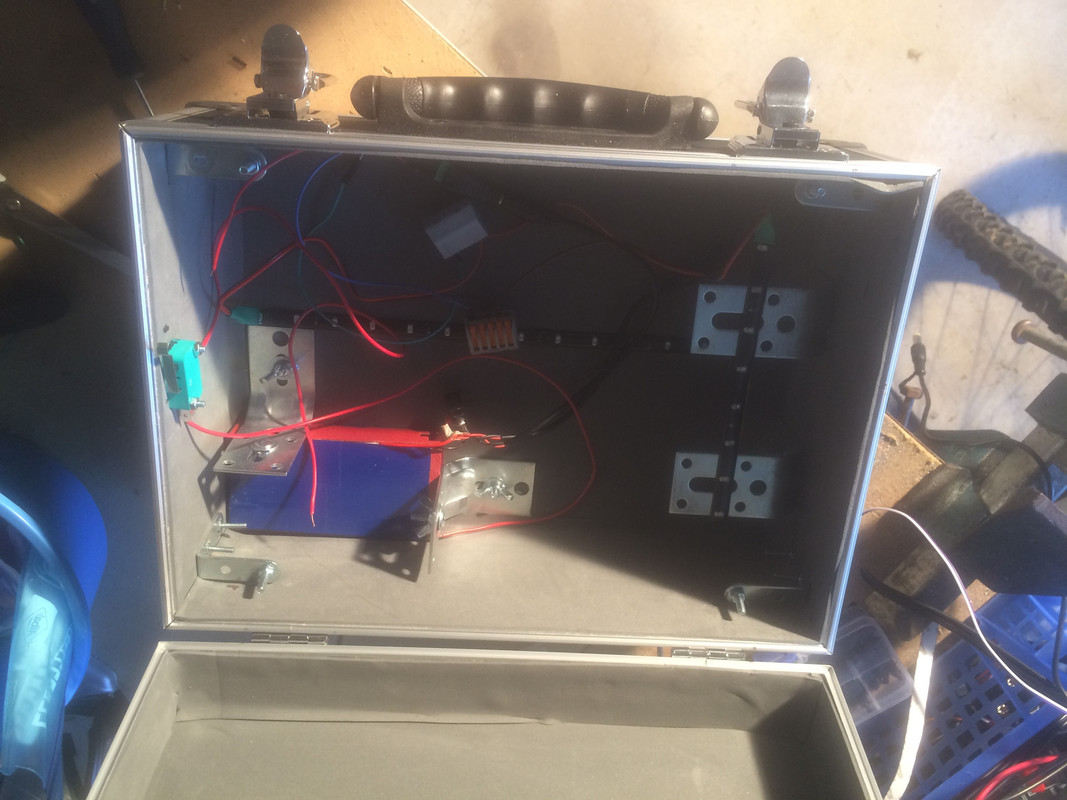

Mise en place de la batterie


C'est Noël :)

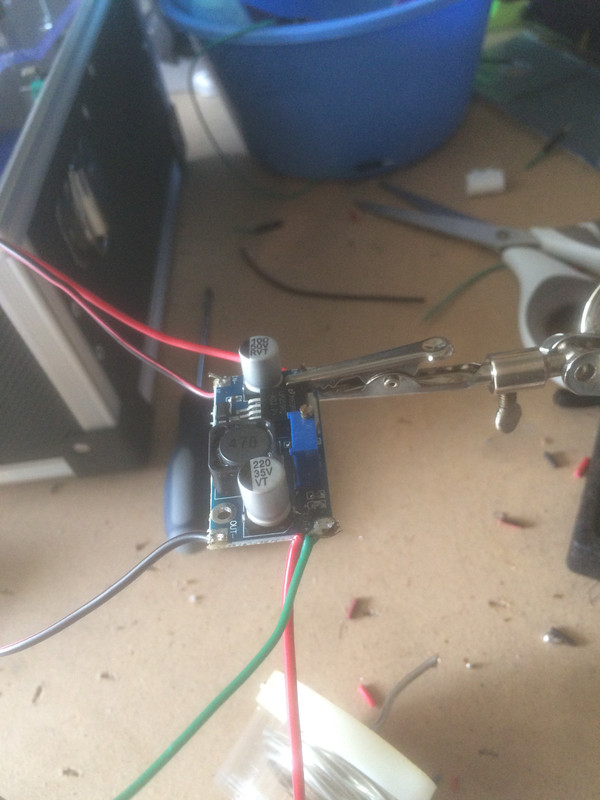

L'alimention pour la première partie est réalisée , il nous faut abaisser la tension de 12 à 9V pour la carte à minuteur


Bon, j'ai pas trop pris de photo là , mais en gros
Passage des câble RCA ( oui oui du RCA c'est pas cher et ils font de belles couleurs )
Le fil Jaune sur le bouton Jaune et le fil blanc sur le bouton Blanc ......
Chef il est Rouge et Noire

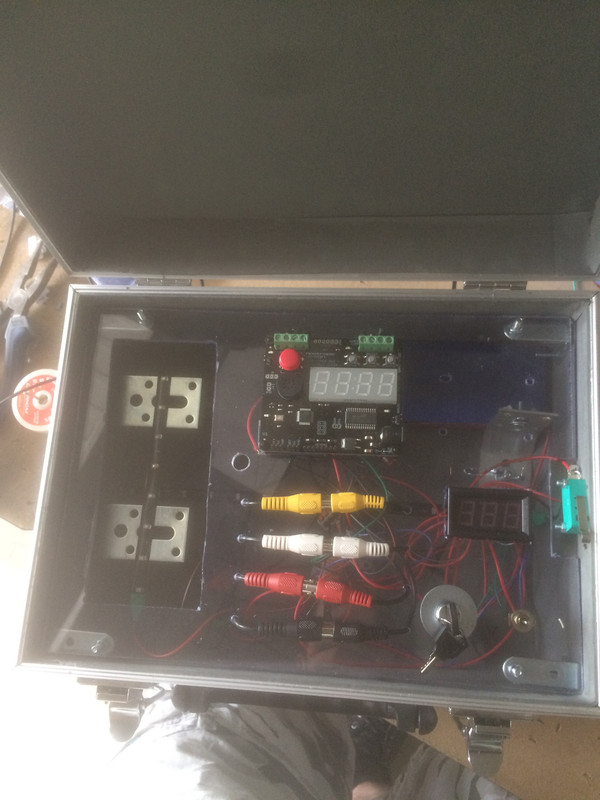

Fixation de la carte et d'un indicateur de tension
Pour info il permet de vérifier la tension de la batterie 12V en sortie et la tension en entrée de la carte à 9V


Mise en place d'un relais avec une sirène ( possibilité de la désactiver)

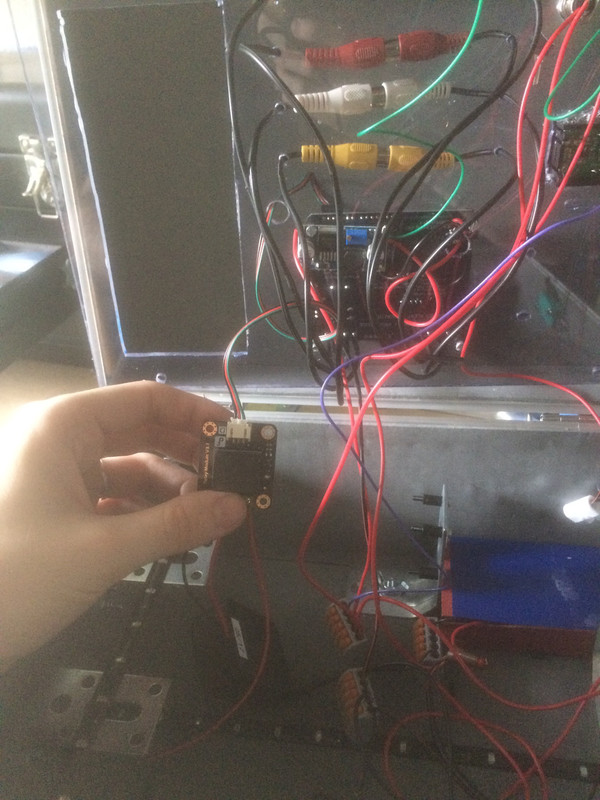

Je finis les derniers câblages

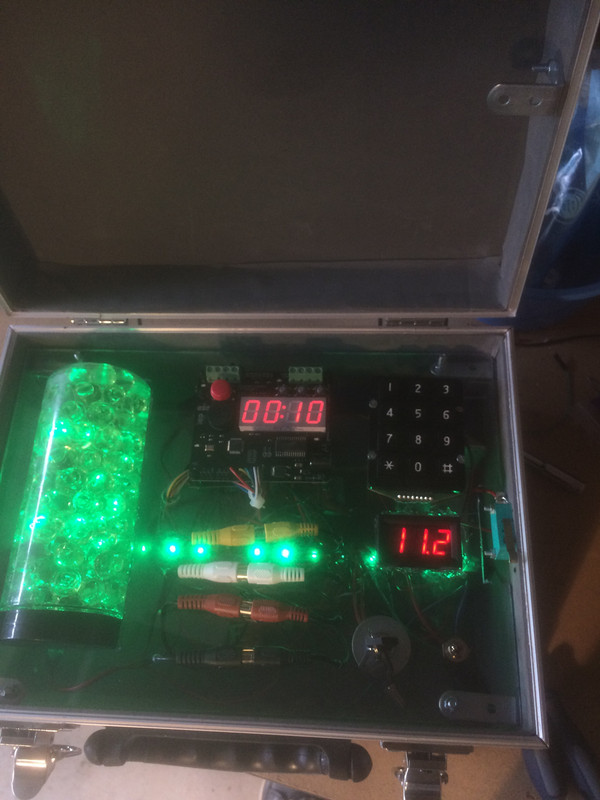

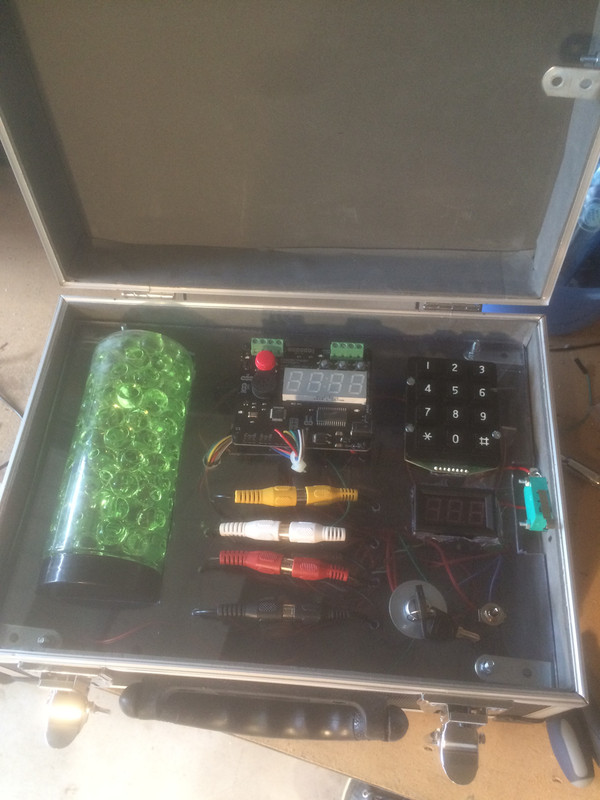

Et voilà le système est fini






Les principes de base:
Nous pouvons régler un minuteur avec la possibilité de le désamorcer de deux manières sélectionnées avant de jouer
1 - par digi-code
2 - par décablage des RCA dans un ordre précis .

si mauvais code => fin du compteur et sirène
si mauvaise combinaison de câble => fin du compteur et sirène
si le premier cable est mauvais => fin du compteur et sirène ou accélération du décompte

-Allumage avec une clef :)
-Possibilité d'enlever ou de mettre le "plutonium"
-Quand nous fermons la valise la gestion des lumières se coupe pour l'éco de batterie mais pas la carte désamorçable


Maj : Lancement du programme à l'ouverture de la mallette => surprise   :siffle:


Je vous laisse trouver des scénarios qui vont bien  :bois:
Plus qu'à tester en partie



Mode en détails :

TICK : activer le son du tic-tac pendant le compte à rebours.
•   On : son à chaque seconde
•   OFF : Pas de son

DET : Fil de détonation. Cela détermine quel fil provoque une détonation lors de la coupe.
•   NONE : Aucun fil ne provoque une détonation lors de la coupe.
•   RAND : Un fil aléatoire est sélectionné lorsque le compte à rebours est lancé.
•   1234 : Réglez le fil de détonation sur le fil 1, 2, 3 ou 4. Les fils sont numérotés de gauche à droite sur le jeu de bornes de droite. Si un rôle est déjà attribué à un fil, il ne sera pas disponible.

DEF : Désamorcer le fil ou la méthode pour désamorcer. Ceci détermine comment désamorcer l'appareil.
•   Rand : Un fil aléatoire est sélectionné comme fil de désamorçage lorsque le compte à rebours est démarré.
•   Code : Le code à 4 chiffres doit être entré sur un clavier pour désamorcer l'appareil. Lorsque cette valeur est sélectionnée, vous êtes invité à entrer le code sur un clavier connecté.
•   Ordre : Les fils doivent être coupés dans un ordre particulier pour désamorcer. Lorsque cette valeur est sélectionnée, vous êtes invité à entrer l'ordre de fil. Utilisez les boutons gauche et droit pour augmenter / diminuer le numéro de fil (1-4) qui doit être coupé en premier, puis appuyez sur select. Continuez jusqu'à ce que les 4 fils aient été spécifiés. Les autres assignations de fils seront ignorées dans ce mode de désamorçage.
•   1234 : Réglez le fil de désamorçage sur le fil 1, 2, 3 ou 4. Les fils sont numérotés de gauche à droite sur le jeu de bornes de droite. Si un rôle est déjà attribué à un fil, il ne sera pas disponible.


2 SP : Fil à double vitesse. Vous pouvez définir un fil qui amène le compte à rebours à accélérer jusqu'à la vitesse double.
•   NONE : Aucun fil ne provoque le compte à rebours pour accélérer.
•   RAND : Un fil aléatoire est sélectionné lorsque le compte à rebours est lancé.
•   1234 : Réglez le fil à double vitesse sur le fil 1, 2, 3 ou 4. Les fils sont numérotés de gauche à droite sur le jeu de bornes de droite. Si un rôle est déjà attribué à un fil, il ne sera pas disponible.

PAUS : Mettre le fil en pause. Vous pouvez définir un fil qui provoque la pause du compte à rebours pendant 2 secondes, puis reprendre.
•   NONE : Aucun fil ne déclenche le compte à rebours.
•   RAND : Un fil aléatoire est sélectionné lorsque le compte à rebours est lancé.
•   1234 : Réglez le fil de pause sur le fil 1, 2, 3 ou 4. Les fils sont numérotés de gauche à droite sur le jeu de bornes de droite. Si un rôle est déjà attribué à un fil, il ne sera pas disponible.

TDET : Durée du déclenchement de la détonation : Définissez le nombre de secondes pour le déclenchement de la détonation externe. A la détonation, le pad marqué "DET" dans le coin inférieur gauche du tableau sera réglé à 5 volts pour cette durée. Ceci est utile pour déclencher un relais pour contrôler un périphérique externe comme une sirène.

TDEF : Durée de déclenchement du désamorçage : Définissez le nombre de secondes pour le déclencheur de désarmement externe. En cas de désamorçage réussi, le pad marqué "DEF" dans le coin inférieur gauche de la carte sera réglé sur 5 volts pendant cette durée. Ceci est utile pour déclencher un relais pour contrôler un périphérique externe.

TDSUCC : Code de réussite, définissez un code à 4 chiffres qui s'affichera lorsque l'appareil sera correctement désamorcé. Utilisez les boutons gauche et droit pour augmenter / diminuer le premier chiffre du code, puis appuyez sur select pour régler le chiffre. Cela avance le chiffre suivant. Répétez jusqu'à ce que tous les 4 chiffres sont spécifiés. Pour effacer un code de réussite existant, maintenez SELECT enfoncé et appuyez sur le bouton rouge pour quitter.


Edit le 11/06
Mise en place d'un tilt switch => contacteur par vibration

Du coup Lancement du programme si on déplace la valise ou trop brusquement

Axe d'amélioration => le coupler avec le câble à lancer l'explosion ou à accélérer le décompte

image upload no limit


« Modifié: lundi 11 juin 2018, 21:15:40 par Valou »

Hors ligne BetaFox

  • Conseil d'administration
  • Super Posteur
  • *
  • Messages: 1 337
  • Call me 'Betadine'
    • Voir le profil
Re : Fabrication d'un compte à rebours désamorçable pour scénario
« Réponse #1 le: dimanche 03 juin 2018, 20:59:23 »
On a une autre valise avec un fonctionnement dans le même thème, le principal intéressé devrait identifier plus facilement la différence.

En tout cas j'adore la gueule de l'ensemble et la présence de plutonium !! Ca fait un double objectif d'aller le trouver !
"De Oppresso Liber"

Avalon M4 14.5" - G17 Stark Arms - Combat Set Woodland - APC Mayflower :3

Hors ligne RaFaL

  • Membres ASF44
  • Posteur héroïque
  • *
  • Messages: 6 083
  • Delta Operator XC4
    • Voir le profil
Re : Fabrication d'un compte à rebours désamorçable pour scénario
« Réponse #2 le: dimanche 03 juin 2018, 21:15:01 »
Beau boulot ;)
"Timidi mater non flet"

Hors ligne Cidoss

  • Bureau
  • Super Posteur
  • *
  • Messages: 1 204
  • Le goût de l'humour finaud
    • Voir le profil
Re : Fabrication d'un compte à rebours désamorçable pour scénario
« Réponse #3 le: lundi 04 juin 2018, 03:41:59 »
Putain tu t'es bien amusé, ca a l'air d'être du beau boulot, hâte de voir ça en partie!

Hors ligne Ram

  • Membres ASF44
  • Newbie
  • *
  • Messages: 45
    • Voir le profil
Re : Fabrication d'un compte à rebours désamorçable pour scénario
« Réponse #4 le: lundi 04 juin 2018, 13:28:58 »
Trop cool !!

Hors ligne Waza

  • Bureau
  • Newbie
  • *
  • Messages: 41
    • Voir le profil
Re : Fabrication d'un compte à rebours désamorçable pour scénario
« Réponse #5 le: lundi 04 juin 2018, 13:56:53 »
Bravo, super taff' ! Hâte de voir ça en vrai !

Hors ligne Valou

  • Membres ASF44
  • Habitué
  • *
  • Messages: 195
    • Voir le profil
Re : Fabrication d'un compte à rebours désamorçable pour scénario
« Réponse #6 le: lundi 04 juin 2018, 14:30:10 »
Merci pour vos retours

Hors ligne Scrounz

  • Membres ASF44
  • Posteur héroïque
  • *
  • Messages: 5 505
    • Voir le profil
Re : Fabrication d'un compte à rebours désamorçable pour scénario
« Réponse #7 le: lundi 04 juin 2018, 15:33:26 »
Cool et bien pensé tout ça !
C'est solide ? Parce qu'on a des bourrins chez nous !

Hors ligne Joker

  • Membres ASF44
  • Super Posteur
  • *
  • Messages: 1 932
    • Voir le profil
Re : Fabrication d'un compte à rebours désamorçable pour scénario
« Réponse #8 le: lundi 04 juin 2018, 17:45:24 »
Au top, ça a l'air vraiment pas mal  :up:
Chris Costa's Padawan
Armalites lead the way

Hors ligne Spart

  • Bureau
  • Gros posteur
  • *
  • Messages: 537
  • Bagad Operator
    • Voir le profil
Re : Fabrication d'un compte à rebours désamorçable pour scénario
« Réponse #9 le: lundi 04 juin 2018, 17:56:22 »
C'est beau  :up: bien joué !!

Hate de pouvoir test sur le terrain  :lol:

Hors ligne Viking

  • Bureau
  • Méga Posteur
  • *
  • Messages: 3 526
  • BaGaD OperatoR.
    • Voir le profil
Re : Fabrication d'un compte à rebours désamorçable pour scénario
« Réponse #10 le: lundi 04 juin 2018, 18:53:05 »
Vraiment très cool!!!


PS: la prochaine fois, demande pour la découpe du plexy. ;)
« Modifié: lundi 04 juin 2018, 18:54:42 par Viking »
- Si on est pas un rageux, on peut quand même utiliser mumble?

- Coster: "non."

Hors ligne Valou

  • Membres ASF44
  • Habitué
  • *
  • Messages: 195
    • Voir le profil
Re : Re : Fabrication d'un compte à rebours désamorçable pour scénario
« Réponse #11 le: lundi 04 juin 2018, 19:36:14 »
Cool et bien pensé tout ça !
C'est solide ? Parce qu'on a des bourrins chez nous !

va falloir le tester en réel ... normalement j'ai taffé pour.
il me reste 2 contacteurs à aller chercher demain si j'ai le temps pour finaliser les amélios


PS: la prochaine fois, demande pour la découpe du plexy. ;)

en même temps j'ai commencé vendredi soir finis dimanche après midi, je savais pas trop ou j'allais  :xpdr:
rien empêchera d'améliorer le stylisme ou autre avec les idées de chacun

ps: j'édite le poste avec les modes
« Modifié: lundi 04 juin 2018, 19:38:20 par Valou »

Hors ligne Hiro

  • Bureau
  • Méga Posteur
  • *
  • Messages: 3 504
  • Bagad Operator
    • Voir le profil
Re : Fabrication d'un compte à rebours désamorçable pour scénario
« Réponse #12 le: lundi 04 juin 2018, 20:00:00 »
 Super boulot ! Je vais me pencher sur des scénarios pour aller avec ton jouet !  :up: :up: :up: :up:
M4 King Arms - 870 Cyma - Glock 17 HK3P - Glock Inokatsu - VZ58 Ares - M9 Ksc Hw
La force sacrée de la truelle et l'esprit du ninja maçon
-------------------------------------------------------------


Hors ligne Valou

  • Membres ASF44
  • Habitué
  • *
  • Messages: 195
    • Voir le profil
Re : Re : Fabrication d'un compte à rebours désamorçable pour scénario
« Réponse #13 le: lundi 04 juin 2018, 20:05:23 »
Super boulot ! Je vais me pencher sur des scénarios pour aller avec ton jouet !  :up: :up: :up: :up:

Pour le désamorçage par cable j'ai pensé à des cartes type UNO
1 jaune 2 rouge 3 blanc ... => à récupérer sur des joueurs  qui donnent l'ordre des câbles à déconnecter

c'est un exemple


Un système du pilote avec la clef de la bombe ...
un scientifique avec les 2 premiers num
un autre avec les 2 derniers chiffres



« Modifié: lundi 04 juin 2018, 20:29:03 par Valou »

Hors ligne Valou

  • Membres ASF44
  • Habitué
  • *
  • Messages: 195
    • Voir le profil
Re : Fabrication d'un compte à rebours désamorçable pour scénario
« Réponse #14 le: mardi 05 juin 2018, 21:47:53 »
Maj

Amélioration terminée :

Mise en place d'un 2 eme capteurs de fermeture , une des options permet le lancement dés l'ouverture du capot de la mallette

genre c'est la surprise quand tu ouvres la mallette  :fouet:

Hors ligne RaFaL

  • Membres ASF44
  • Posteur héroïque
  • *
  • Messages: 6 083
  • Delta Operator XC4
    • Voir le profil
"Timidi mater non flet"

Hors ligne Valou

  • Membres ASF44
  • Habitué
  • *
  • Messages: 195
    • Voir le profil
Re : Fabrication d'un compte à rebours désamorçable pour scénario
« Réponse #16 le: vendredi 08 juin 2018, 22:27:46 »
j'ai pas acces

Hors ligne RaFaL

  • Membres ASF44
  • Posteur héroïque
  • *
  • Messages: 6 083
  • Delta Operator XC4
    • Voir le profil
Re : Fabrication d'un compte à rebours désamorçable pour scénario
« Réponse #17 le: samedi 09 juin 2018, 13:26:16 »
Il a une chaîne youtube : Fred R Sort

Mais il n'y a pas celle qu'il a mit sur FB. En gros il a des fioles que tu inserts dans la bombe pour la désactiver. Genre antidote
« Modifié: samedi 09 juin 2018, 17:01:23 par RaFaL »
"Timidi mater non flet"

Hors ligne Valou

  • Membres ASF44
  • Habitué
  • *
  • Messages: 195
    • Voir le profil
Re : Fabrication d'un compte à rebours désamorçable pour scénario
« Réponse #18 le: samedi 09 juin 2018, 13:43:31 »
essaye de poster une photo :)

la il faut couper les fils :) et les bons dans le bon ordre

Hors ligne Valou

  • Membres ASF44
  • Habitué
  • *
  • Messages: 195
    • Voir le profil
Re : Fabrication d'un compte à rebours désamorçable pour scénario
« Réponse #19 le: lundi 11 juin 2018, 21:15:53 »
Edit le 11/06
Mise en place d'un tilt switch => contacteur par vibration

Du coup Lancement du programme si on déplace la valise ou trop brusquement

Axe d'amélioration => le coupler avec le câble à lancer l'explosion ou à accélérer le décompte

image upload no limit
